三控开关怎么接,三控开关接线方法

三控开关系统实现三个位置独立控制同一灯具。核心组件包含两个单联双控开关和一个双刀双掷开关(多控开关)。双刀双掷开关作为中间开关协调电路通断路径。

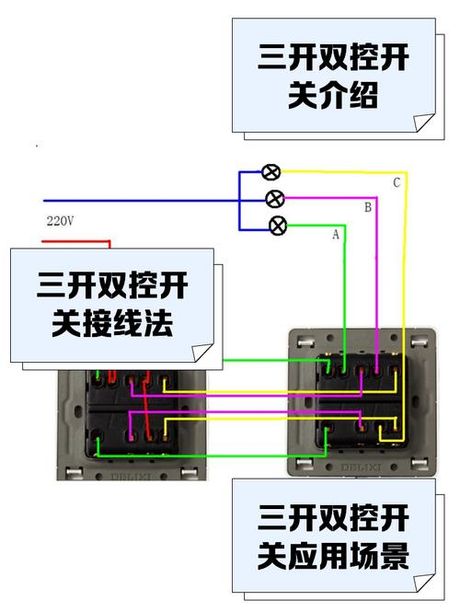

三控开关怎么接,三控开关接线方法

标准接线方法

方法一:基础接线流程

  • 电源火线接入第一个开关(A)公共端(L或中间接线柱)
  • A开关的L1、L2端子分别连接中间开关(B)的L21、L22端子
  • B开关公共端(L)连接第三个开关(C)的L2端子
  • C开关公共端(L)连接灯具火线端,灯具零线端直接接入电源零线

方法二:端子直连方案

  • 火线接入单控开关A的L端子,引出控制线L1、L2
  • L1连接双控开关B的L1端子,L2连接B的L2端子
  • B开关左侧L1连接右侧开关C的L2端子,B开关L2连接C开关L1端子
  • C开关L端子引出线连接灯座,灯座另一端子接电源零线

方法三:双联开关改造方案

  • 两个双联开关按双控接线法连接灯具
  • 断开两开关间的两条双联线
  • 双刀双掷开关接入断开点,实现线路交叉/直连切换
  • 双刀双掷开关缺失时,可用两个单开关粘合替代

安装规范与安全要求

  • 安装高度距地面1.3米,门框水平间距15-20厘米
  • 禁止门后安装,避免操作障碍
  • 同一功能区开关方向必须保持一致
  • 单接线桩仅允许接入单根导线,禁止双线拼接
  • 电线规格选用1.5mm²或2.5mm²铜芯线
  • 剥线长度精准匹配端子深度,裸线无外露
  • 螺丝紧固后手动测试线缆无松动

操作安全流程

  • 切断配电箱总电源,验电器确认无电
  • 线路绝缘层完好无破损
  • 严格区分火线(L)、零线(N)标识
  • 连接端子压接后加绝缘胶带防护
  • 线头无铜丝外溢,防止短路

功能检测步骤

  • 通电前复核全部接线端子
  • 三次独立测试:分别触发A/B/C开关
  • 任意开关均能实现开灯/关灯状态切换
  • 异常断电后检查虚接或交叉短接点
  • 接地线导通性测试

非专业电工操作需持证人员监督。接线错误可能引发设备损毁或电气火灾。
