理解图纸是工程和设计领域的重要技能。以下是一些关于如何快速看懂各种图纸的建议和技巧。
1. 理解图纸的基本构成
无论是机械图纸、建筑施工图还是其他工程图纸，它们通常由标题栏、视图、尺寸标注、符号及说明等部分组成。标题栏包含图纸的名称、编号、设计者、审核者等信息，而视图展示了物体的外形和内部结构。
2. 明确图纸类型
图纸有多种类型，如装配图、原理图、零件图等。每种类型的图纸表达的信息和侧重点不同。例如，装配图主要表达机器或部件的装配关系，而零件图则侧重于单个零件的形状、尺寸和加工要求。

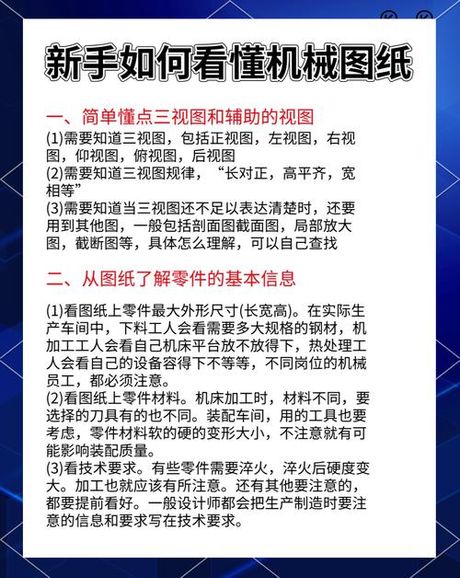

3. 掌握视图与投影法
视图是图纸中最重要的部分之一，不同的视图（如主视图、俯视图、左视图）是根据投影法绘制的。掌握投影法是理解图纸的关键。
4. 分析尺寸与公差
尺寸是图纸的核心内容，需要仔细分析每个尺寸的含义及其对产品性能的影响。同时，关注尺寸的公差范围，这对于理解零件的互换性和配合性至关重要。
5. 理解符号与注释
图纸中使用的符号和注释是理解设计意图的关键。这些符号可能包括表面粗糙度符号、形位公差符号、焊接符号等。
6. 快速理解施工图纸
对于施工图纸，可以按顺序阅读，牢记主要尺寸，弄清相互关系，抓住重点，并采用图表对照法。首先阅读设计说明书，然后看平面图和立面图。
7. 学习CAD图纸的阅读技巧
对于CAD图纸，熟悉CAD软件界面、理解基本元素（如线型、尺寸标注、文字说明和符号）、掌握图层概念、学会标注解读是关键。注意图纸的视图和比例，以及通过实践提高阅读技巧。
看懂图纸需要耐心和练习。通过逐步学习基础知识，结合实际案例，可以快速提高理解图纸的能力。
