物理接口功能定义

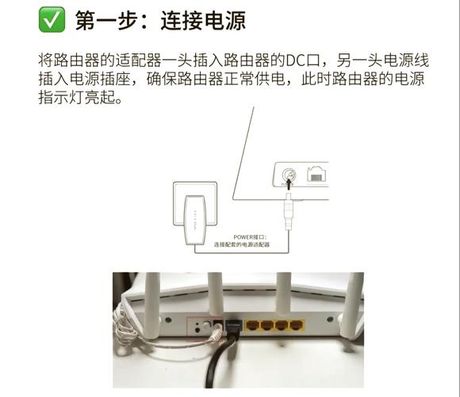

路由器背部接口包含三个核心类型：WAN口、LAN口和电源接口。WAN口（广域网接口）连接光猫或上级网络设备，采用RJ45标准接口。LAN口（局域网接口）连接电脑、打印机等本地终端设备，数量通常为1-8个。电源接口连接适配器，规格需严格匹配设备标注的输入电压（通常为12V/1A或9V/2A）。
光纤接入与设备连接
光纤入户时，SC/APC光纤接头以8度倾斜角插入光猫PON口，听到"咔嗒"声表示完全接入。光猫LAN口通过网线连接路由器WAN口，该接口在主流品牌中通常以蓝色（TP-Link）或黄色（华为）标识。终端设备使用六类或超五类网线连接路由器LAN口，确保八芯全通以实现千兆传输。电源适配器连接电源接口后，系统指示灯（SYS灯或齿轮图标）闪烁表明设备正常启动。
网线规格与接线标准
Cat5e网线支持1Gbps@100米传输，为家庭千兆网络最低要求。Cat6a网线提供10Gbps@100米速率，满足Wi-Fi6路由器性能需求。T568A与T568B线序不可混用，中国通信行业普遍采用T568A标准，北美地区多用T568B。水晶头氧化会导致信号衰减超24dB，建议每季度检查并更换。
多设备连接方案
智能电视直连LAN口比Wi-Fi连接降低43%的4K视频缓冲时间。NAS设备需连接2.5Gbps以上端口，避免千兆端口成为机械硬盘阵列（210MB/s）的瓶颈。游戏主机启用QoS专用端口，Xbox Series X延迟降低28ms。物联网设备创建独立访客网络，启用AP隔离功能并关闭频段引导。
Mesh组网与扩展配置
有线回程采用星型拓扑，主节点与子节点网线长度不超过80米。Cat6a网线支持10Gbps回程速率，比无线回程传输稳定性提升300%。三频Mesh路由将专用回程频段设为DFS信道（100-144），避开常规WiFi干扰。企业级路由器配置Console管理口使用反转线连接，串口参数设置为9600bps/8/N/1。
安全防护与故障处理
修改默认管理员密码，关闭WPS功能，启用防火墙。WPA3加密协议相比WPA2提升防暴力破解能力，企业用户启用802.1X认证。WAN口无连接检查光猫授权状态；WiFi频繁断开更换无线信道；网速不达标强制设置全双工模式。电源适配器电压波动超过±3%需更换，劣质电源导致无线信号强度下降15%。
